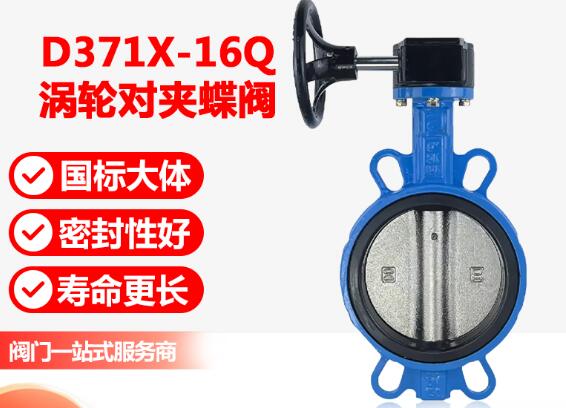

產品名稱：渦輪蝶閥D371x-1.6- DN150結構解析圖[ 2024-07-25 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、渦輪蝶閥D371x-1.6- DN150結構解析圖介紹

    上海湖泉閥門集團有限公司D371X蝸輪軟對夾蝶閥被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。軟密封中線對夾式蝶閥，結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長。 具有越關越緊的密封功能，密封性能可靠。 使用壽命長。 橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。蝶板采用框架結構，強度高，過流面積大，流阻小，能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。本閥結構獨特，操作靈活，省力，方便。

    二、渦輪蝶閥D371x-1.6- DN150技術參數

    公稱通徑

    DN(mm)

    50~2000

    公稱壓力

    PN(MPa)

    0.6

    1.0

    1.6

    試驗壓力
    Ps(MPa)

    強度試驗

    0.9

    1.5

    2.4

    密封試驗

    0.66

    1.1

    1.76

    氣密封試驗

    0.6

    0.6

    0.6

    適用介質

    空氣、水、污水、蒸汽、煤氣、油品等。

    驅動形式

    手動、蝸桿蝸輪傳動、氣傳動、電傳動。

    三、渦輪蝶閥D371x-1.6- DN150零部件材料

    零件名稱

    材料

    閥體

    各種橡膠、聚四氟

    蝶板

    灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料

    密封圈

    球墨鑄鐵、鑄鋼、合金鋼、不銹鋼

    閥桿

    2Cr13、不銹鋼

    填料

    O型圈、柔性石墨

    三、渦輪蝶閥D371x-1.6- DN150零部件材料選型與適用溫度

    料品種

    氯丁橡膠

    丁晴橡膠

    乙丙橡膠

    聚四氟乙烯

    硅橡膠

    氟橡膠

    代號

    X或J

    XA或JA

    XB或JB

    XC、JC或F

    XD或JD

    XE或JE

    耐最高溫度

    82℃

    93℃

    150℃

    232℃

    250℃

    204℃

    耐最低溫度

    -40℃

    -40℃

    -40℃

    -268℃

    -70℃

    -23℃

    適用工作溫度

    ≤65℃

    ≤80℃

    ≤120℃

    ≤200℃

    ≤200℃

    ≤180℃
